手搖刷式過濾器是一種半自動清洗過濾器，利用過濾器濾網內置的刷子和刷架，刷除濾網上的污物、雜質等顆粒，再通過排污閥排出。其最大特點是：清洗可在過濾器工作過程中進行，無需斷流不影響設備的正常運行。
該過濾器結構合理，用材講究，殼體采用優質碳鋼，也可根據用戶要求采用不銹鋼；不銹鋼毛刷采用無機材料制成（彈性好，強度較高，耐蝕及耐老化性能優）和不銹鋼刷架組成；濾網為精心制作不銹鋼楔形網，結構講究，十分便于刷去雜物，過濾、清洗效果大大優于沖孔網或紡織網，且洗網時刷毛不易損傷。使用時只需輕輕轉動刷架外部的手柄即可。
|

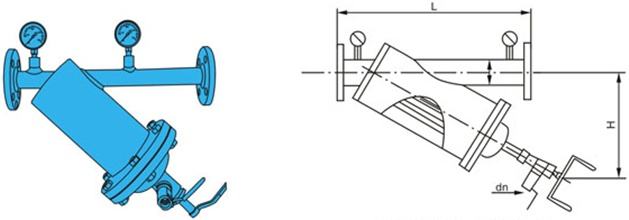

公稱壓力 PN(MPa) |
公稱通徑 |
尺寸(mm) |
流量 |
重量 |
|||||
|
D |
L1 |
L |
L2 |
L3 |
H |
||||
|
1.0-1.6 |
50 |
89 |
300 |
600 |
80 |
810 |
650 |
19 |
58 |
|
80 |
127 |
300 |
600 |
80 |
810 |
660 |
50 |
66 |
|
|
100 |
170 |
300 |
600 |
80 |
810 |
670 |
80 |
76 |
|
|
125 |
180 |
350 |
650 |
80 |
820 |
680 |
125 |
88 |
|
|
150 |
200 |
350 |
650 |
80 |
950 |
720 |
180 |
114 |
|
|
200 |
250 |
525 |
750 |
80 |
1050 |
850 |
320 |
154 |
|
|
250 |
325 |
650 |
850 |
80 |
1350 |
1050 |
490 |
260 |
|
|
300 |
377 |
700 |
950 |
100 |
1740 |
1360 |
710 |
405 |
|
|
350 |
- |
820 |
1170 |
100 |
2350 |
1740 |
970 |
580 |
|
|
殼體材質 |
20# 304（CF8） 304L（CF3） 316（CF8M）其他特殊材 |
|
濾芯材質 |
304 304L 316 316L 其他特殊材 |
|
公稱通徑/公稱壓力 |
DN15—1500mm PN0.6—20.0MPa |
|
過濾精度 |
10目—500目 或更高 |
|
連接形式 |
對焊連接或承插焊連接（I） 法蘭連接（II）螺紋連接（III） |
|
法蘭標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
密封面 |
突面（RF） 平面（FF） 凹凸面（MFM） 榫槽面（TG） |
|
工作溫度 |
碳鋼：-30℃—+350℃ 不銹鋼：-80℃—+480℃ |
|
外表 |
碳鋼：防腐油漆 不銹鋼：酸洗處理或防腐油漆 |
|
設計制造檢測標準 |
SH/T3411-1999 HG/T21637 |
客戶訂貨時請注明以下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請在詢價時一并提出
